Стандарты и рекомендации
NB
Следует стремиться к выполнению работ по пайке и сборке электронных систем в соответствии с государственными стандартами, используя соответствующие рекомендации, правила, требования. Вместе с тем, немаловажным является и просмотр обобщенных требований, которые опираются на официальные документы. В данном разделе сделана попытка объединить часть официальных источников и неофициальные инструкции и пожелания к качеству выполненных работ. Для понимания и осмысления общего уровня работ на чемпионате, в данном разделе будут размещены примеры работ конкурсантов, без указания имен исполнителей.
Официальные стандарты:
Только названия, актуальные версии ищите в сети.
ГОСТ 17325-79 Пайка и лужение. Основные термины и определения.
Рекомендуется обратить внимание на терминологию, особенно на описание и виды дефектов при пайке. Поискать в Яндексе
ГОСТ 29137-91 Формовка выводов и установка изделий электронной техники на печатные платы. Общие требования и нормы конструирования. Поискать в Яндексе.
ГОСТ Р МЭК 61192-3-2010 Печатные узлы. Требования к качеству. Часть 3. Монтаж в сквозные отверстия.
Рекомендуется обратить внимание на формовку, ориентацию, размещение компонентов. Поискать в Яндексе.
ГОСТ Р 56427-2015 Пайка электронных модулей радиоэлектронных средств. Автоматизированный смешанный и поверхностный монтаж с применением бессвинцовой и традиционной технологий. Технические требования к выполнению технологических операций. Общий материал со ссылками на уточняющие госты. Поискать в Яндексе.
Стандарт IPC-A-610E. Критерии приемки электронных сборок.
Наиболее широко распространенный в электронной промышленности стандарт по контролю, который получил международное признание в качестве источника информации по критериям приемки заказчиком конечных изделий для обеспечения высокой надежности сборок на печатных платах. Поискать в Яндексе.
Сборники методических рекомендаций.
В основном, распространяемые в среде участников чемпионата WorldSkills по компетенция "Электроника". Соответственно, будет верно и для нас. Большинство материалов взято отсюда: https://vk.com/topic-173915249_40688010
Визуальные критерии качества при производстве электронных изделий.
Критерии качества электронных сборок согласно IPC-A-610E.
Второй вариант критериев качества электронных сборок согласно IPC-A-610E.
Входной контроль печатных плат на производстве.
Примеры работ участников чемпионата
Галерея еще в работе, увеличения нет, но можно загрузить снимки на компьютер.

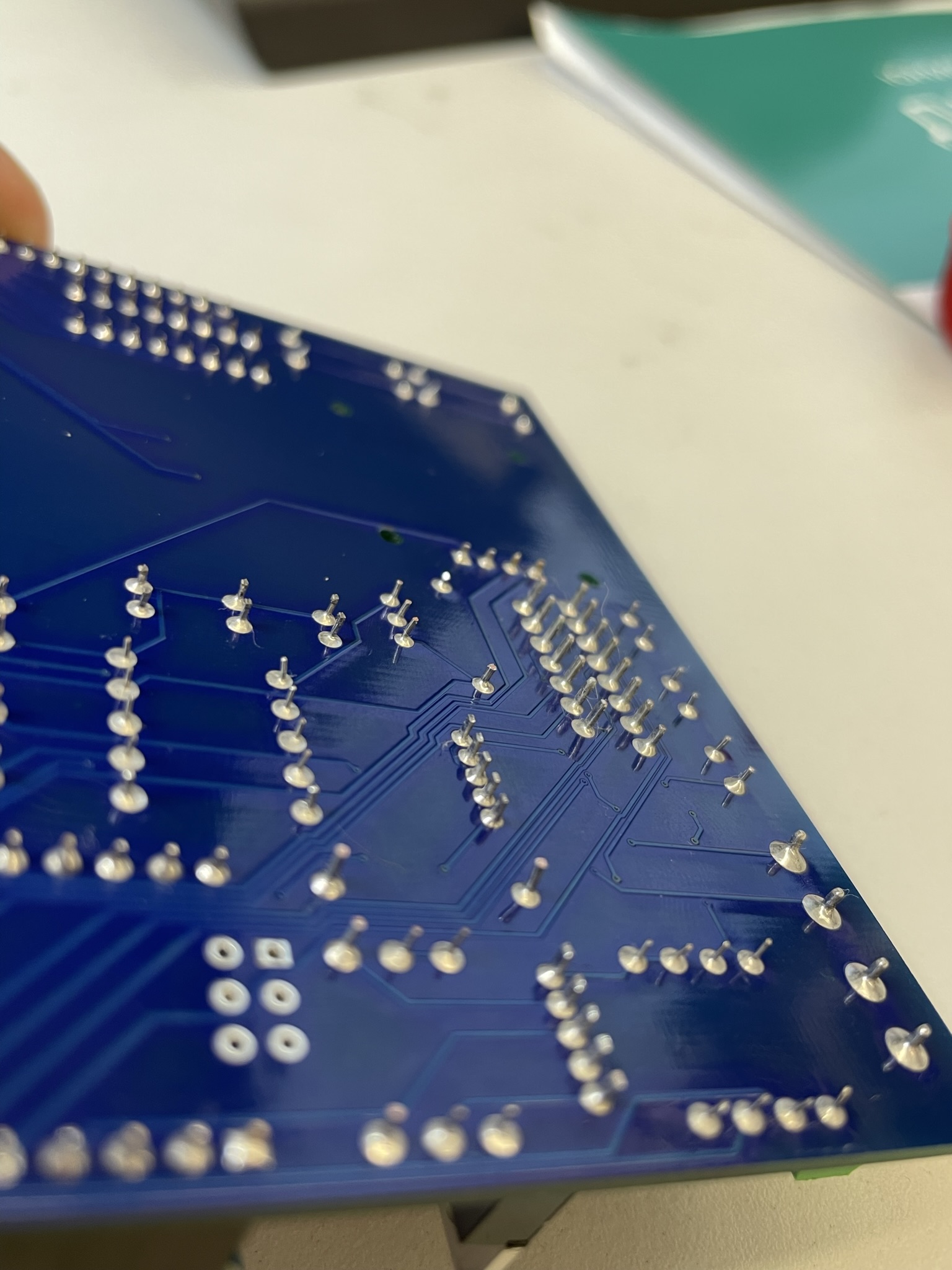

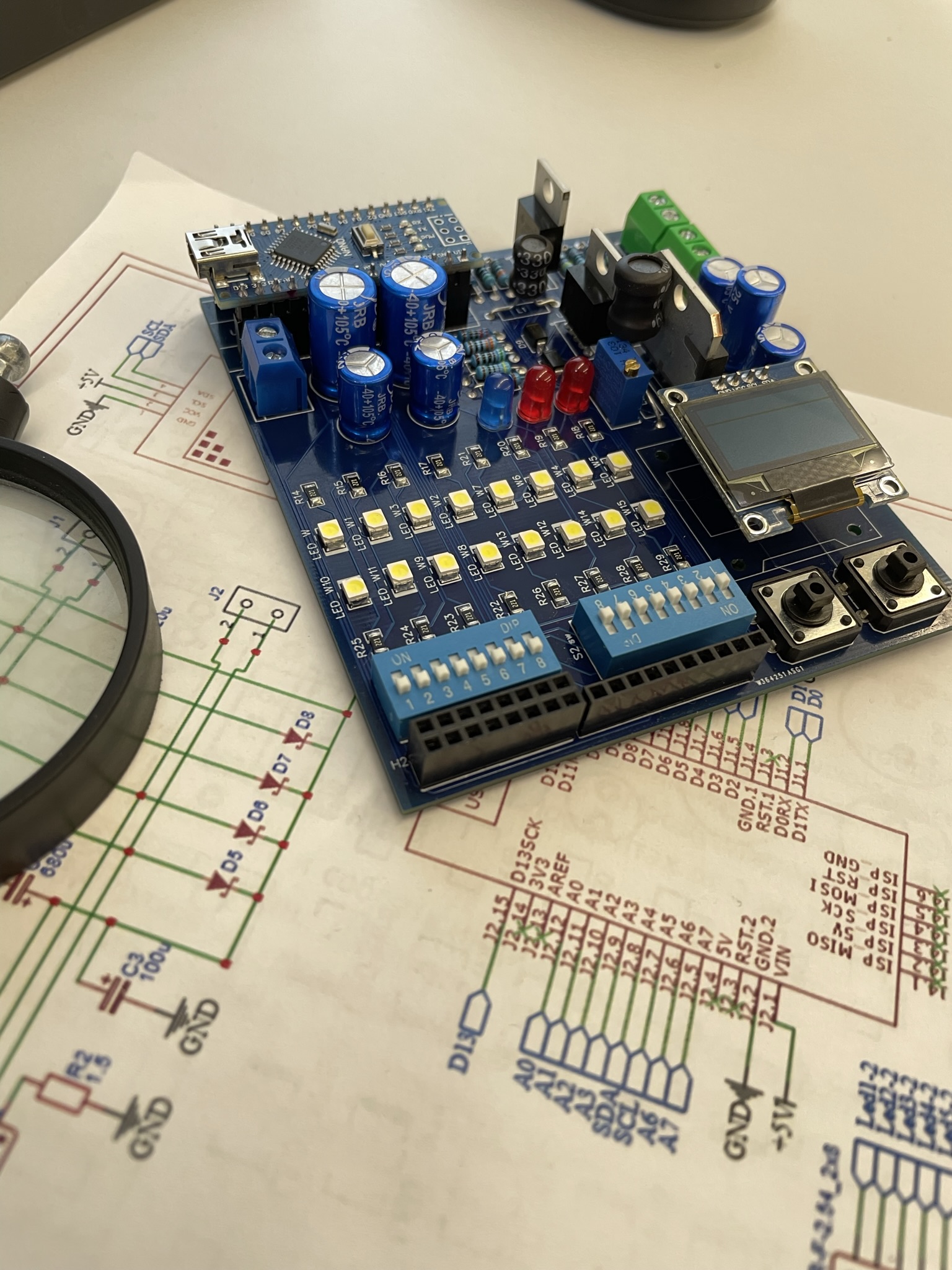

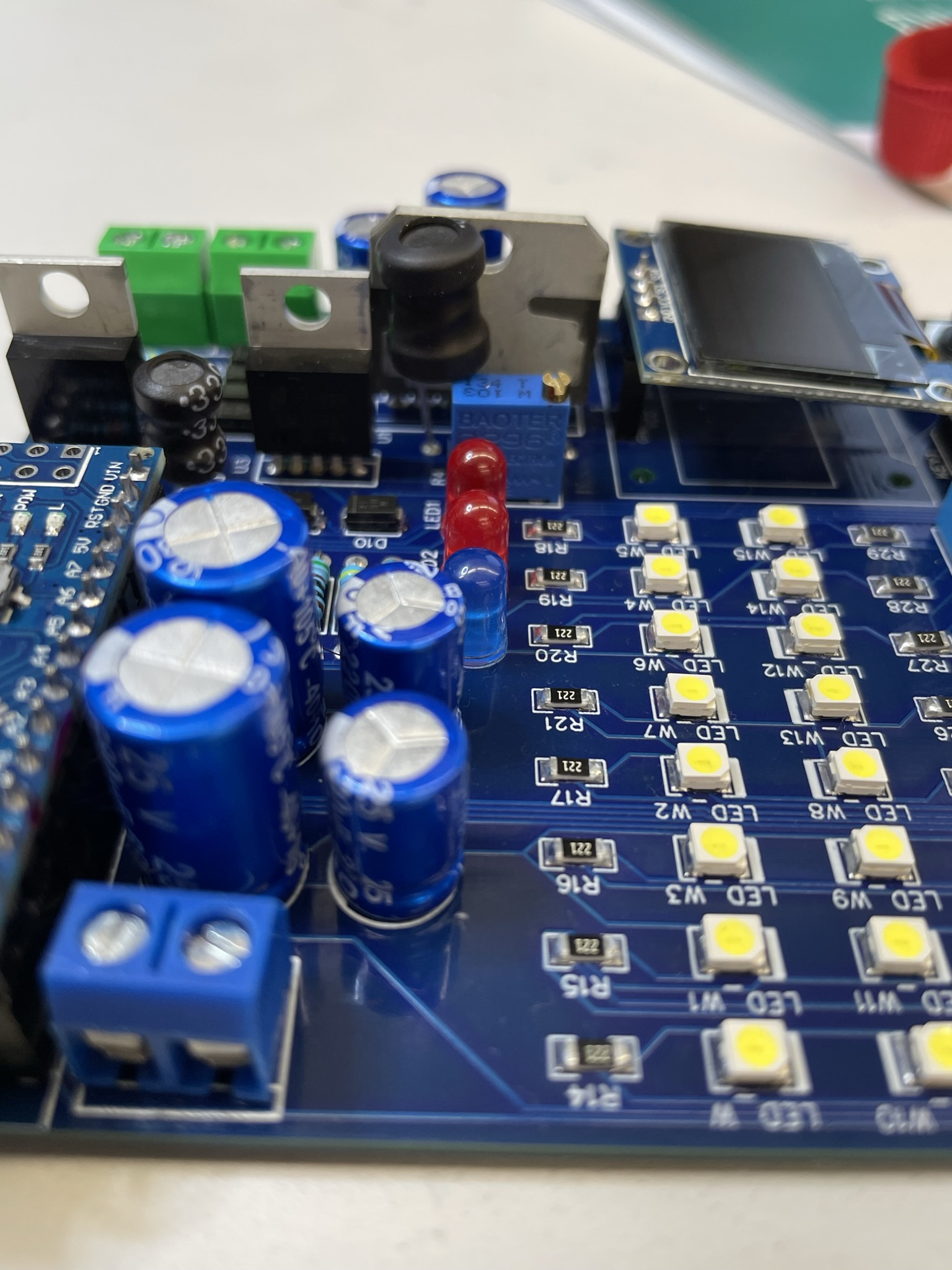

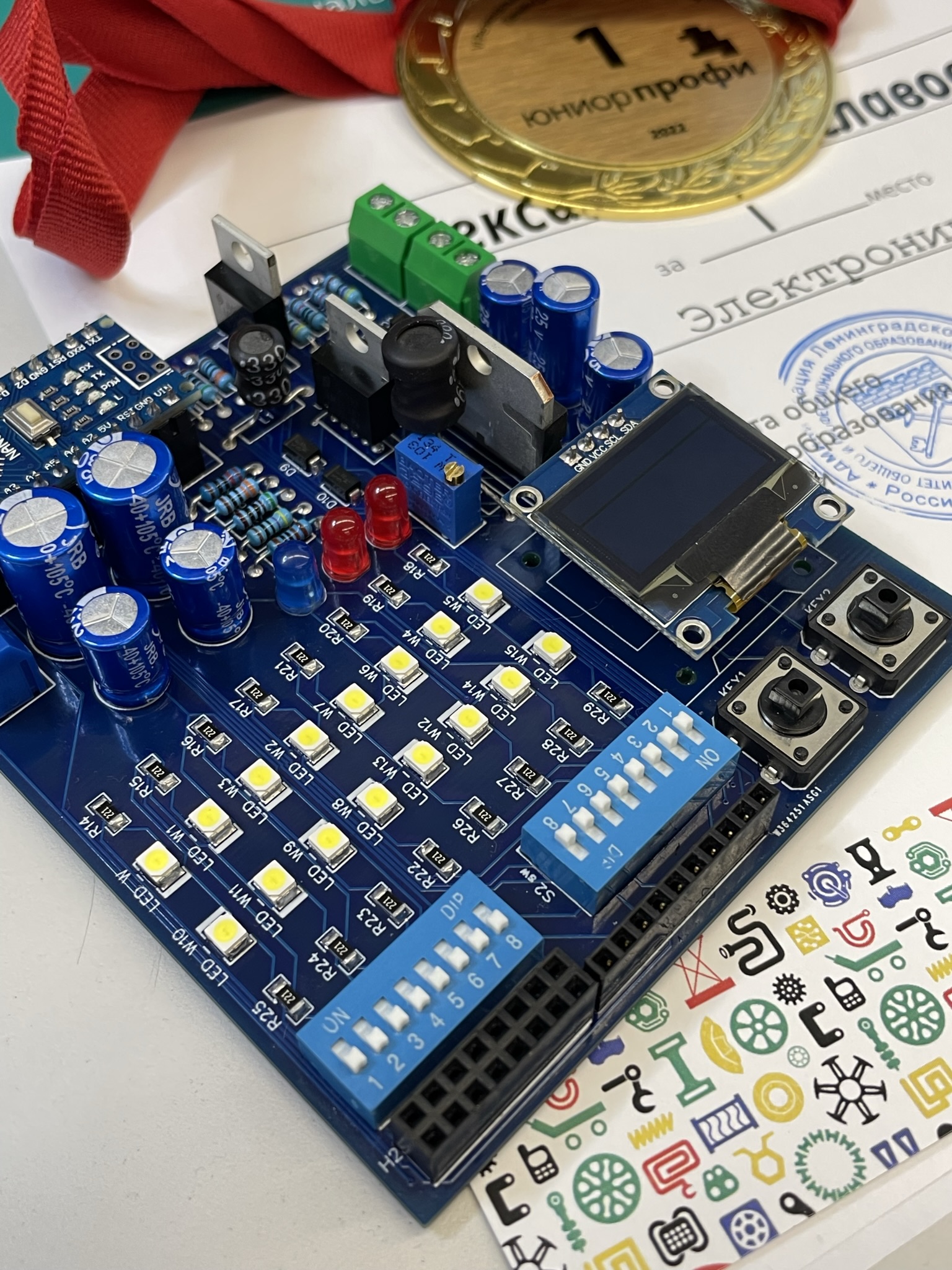

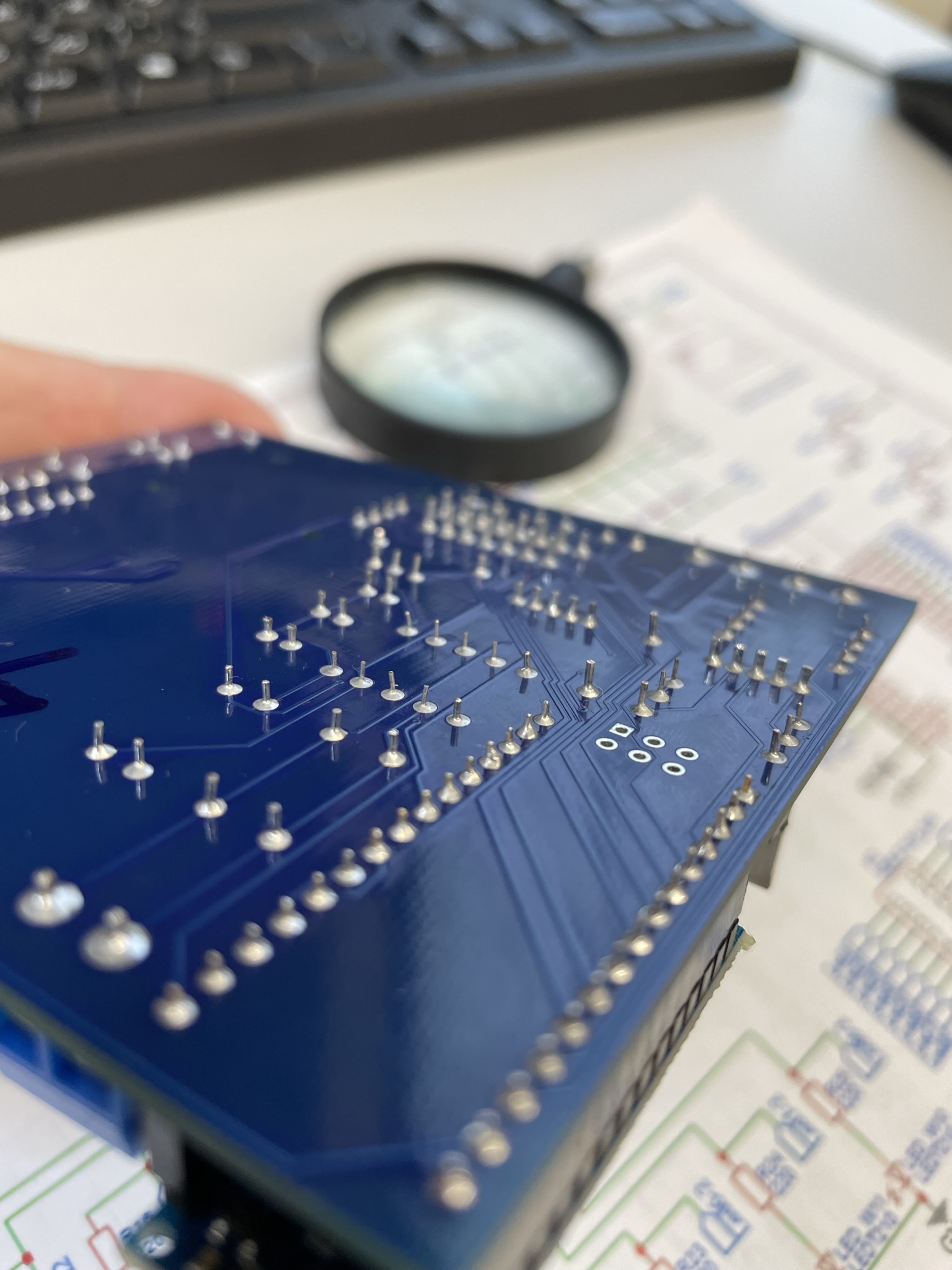

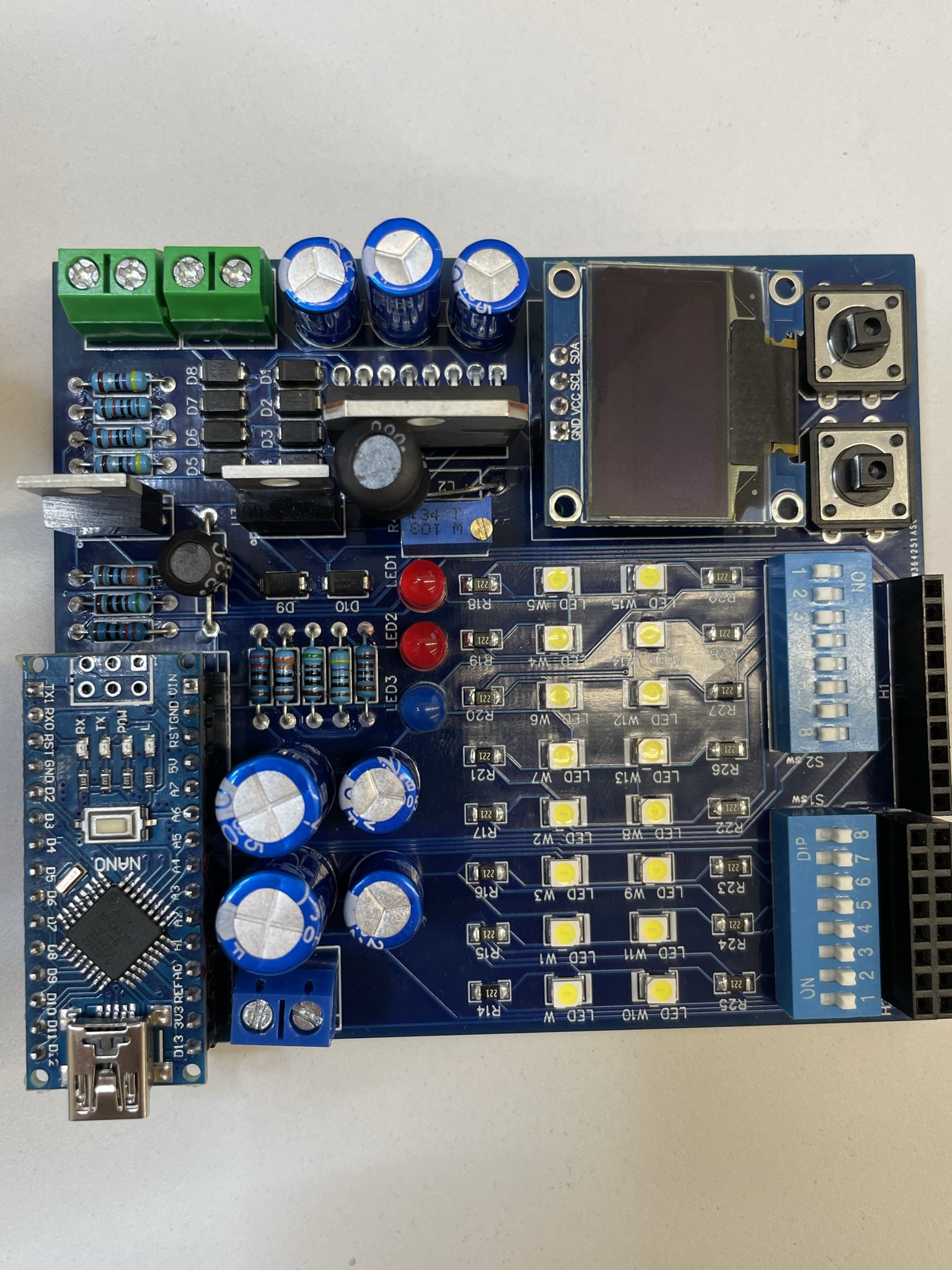

Работа участников чемпионата ЮниорПрофи ЛО в 2021 году. Отмывка платы ручная.
